Ürün ayrıntıları:
|
| Model numarası: | SFTO2700RX-7322an | Ekran boyutu: | 27 inç diyagonal |
|---|---|---|---|
| Karar: | 1920 × 1080 piksel (RGB şerit) | Parlaklık: | 1000 CD/m² |
| saklama derecesi.: | -20°C ila +60°C | Çalışma sıcaklığı.: | 0°C ila +50°C |
| Kontrast Oranı: | 1000:1 (Tip.) | Arabirim: | Çift kanallı LVD (2 piksel/saat) |
| Tepki Süresi: | 14ms (açık/kapalı, tip.) | Arka ışık: | 50.000 saat |
| Yüzey Tedavisi: | AG/AR/AF Kaplamalar (seçilebilir) | Dokunmatik teknoloji: | PCAP (CTP) İsteğe bağlı |
| kapak camı: | Goril cam/temperli cam/pmMA (özel) | Temas noktaları: | 10 noktalı çoklu dokunuş |
| dokunmatik arayüz: | I²C/USB/RS232 (Yapılandırılabilir) | IC Seçenekleri: | Eeti, Ilitek, Cypress, Goodix |
| Özelleştirme: | İpek baskı, logo, kesimler | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | RGB Şerit Çözünürlüklü TFT LCD Ekran,Güneş Işığı Okunabilir TFT LCD Ekran,27” TFT LCD Ekran |
||
1000Nit Güneş Işığı Okunabilir 27" TFT LCD - Özelleştirilebilir Endüstriyel Ekran Çözümü
Saef Technology'nin SFTO2700SM-7322AN'si, zorlu ortamlar için tasarlanmış yüksek parlaklığa sahip 27 inçlik bir TFT LCD'dir. 1000 nit tepe parlaklığı, yansıma önleyici 3H sertleştirilmiş yüzeyi ve 178° geniş görüş açıları ile doğrudan güneş ışığında olağanüstü görünürlük sağlar – Avrupa ve Kuzey Amerika'daki dış mekan kioskları, endüstriyel HMI'lar ve tıbbi ekipmanlar için idealdir.
✅ Ultra-HD Netlik: 16,7M renkli 1920x1080 FHD çözünürlük, net görüntüleme sağlar.
✅ Sağlam Güvenilirlik: -20°C~60°C aşırı sıcaklıklarda çalışır (depolama) ve termal şoka dayanır (24 döngü test edilmiştir).
✅ Güç Verimliliği: 1000nit çıkışa rağmen yalnızca 5,3W maksimum tüketim.
✅ Uzun Ömür: 50.000 saat LED arka ışık (%50 parlaklık koruma).
İhtiyaçlarınıza Göre Uyarlanmıştır
OEM/ODM ortakları için uçtan uca özelleştirme sağlıyoruz:
Panel Değişiklikleri: Ekranları yeniden boyutlandırın (standart olmayan boyutlar desteklenir).
Arayüz Esnekliği: LVDS, eDP, HDMI dönüşümleri.
Firmware Entegrasyonu: Özel OSD, gama ayarı, güç sıralaması.
Hızlı Prototipleme: Numuneler için 4 haftalık teslim süresi.
Özel uygulamalar için idealdir: Havacılık ekranları, askeri araçlar, yüksek parlaklıklı tıbbi monitörler.
Özelleştirme İsteği
İletişimsales2@saef.com.cn IP65 sızdırmaz versiyonlar, kapasitif dokunmatik seçenekler veya özel çerçeve tasarımları için.
Özellikler
| Öğeler | Birim | Şartname |
| Ekran Çapraz | mm | 27.0” |
| Aktif alan | mm | 597.888(Y) x 336.312(D) |
| Piksel Y x D | - | 1920(x3) x 1080 |
| Piksel Aralığı | um | 31.14 (bir üçlü başına) x31.14 |
| Piksel Düzeni | - | R.G.B. Dikey Şerit |
| Ekran Modu | - | Normalde Siyah |
| Tepki Süresi | Milisaniye | 14ms (tipik, açık/kapalı) |
| Ağırlık | Gram | Belirlenecek |
| Elektriksel Arayüz | - | Çift kanallı LVDS, 8 bit RGB veri girişi |
| Destek Rengi | - | 16,7M renk |
| Yüzey İşlemi | - | Yansıma Önleyici, 3H |
| Çalışma Sıcaklığı | ℃ |
0 ila +50 |
| Depolama Sıcaklığı | ℃ | -20 ila +60 |
Dış Boyutlar
![]()
Arayüz Pin Tanımı
| Pin No. | Sembol | Açıklama |
| 1 | RxO0- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
| 2 | RxO0+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
| 3 | RxO1- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
| 4 | RxO1+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
| 5 | RxO2- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
| 6 | RxO2+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Negatif LVDS diferansiyel saat girişi (Tek saat) |
| 9 | RxOCLK+ | Pozitif LVDS diferansiyel saat girişi (Tek saat) |
| 10 | RxO3- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
| 11 | RxO3+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
| 12 | RxE0- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
| 13 | RxE0+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
| 14 | GND | Toprak |
| 15 | RxE1- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
| 16 | RxE1+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
| 17 | GND | Toprak |
| 18 | RxE2- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
| 19 | RxE2+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
| 20 | RxECLK- | Negatif LVDS diferansiyel saat girişi (Çift saat) |
| 21 | RxECLK+ | Negatif LVDS diferansiyel saat girişi (Çift saat) |
| 22 | RxE3- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
| 23 | RxE3+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
| 24 | GND | Toprak |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Bağlantı yok |
| 28 | VDD | Güç Kaynağı Giriş Voltajı 5V |
| 29 | VDD | Güç Kaynağı Giriş Voltajı 5V |
| 30 | VDD | Güç Kaynağı Giriş Voltajı 5V |
Optik Özellikler
| Parametre | Koşullar | Min. | Tip. | Maks. | Birim | |
|
Görüş Açısı (CR>10) |
Yatay | θL | 89 | - |
derece |
|
| θR | 89 | - | ||||
| Dikey | θT | 89 | - | |||
| θB | 89 | - | ||||
| Kontrast Oranı | Merkez | 700 | 1000 | - | - | |
| Tepki Süresi | Tr+Td | - | 14 | 20 | ms | |
|
CF Renk Kromatizitesi (CIE1931) |
Kırmızı x |
Tip. -0.03 |
0.646 |
Tip. +0.03 |
- | |
| Kırmızı y | 0.341 | - | ||||
| Yeşil x | 0.327 | - | ||||
| Yeşil y | 0.612 | - | ||||
| Mavi x | 0.143 | - | ||||
| Mavi y | 0.041 | - | ||||
| Beyaz x | 0.283 | - | ||||
| Beyaz y | 0.289 | - | ||||
| Beyazın Merkez Parlaklığı | YLI | 800 | 1000 | cd/m2 | ||

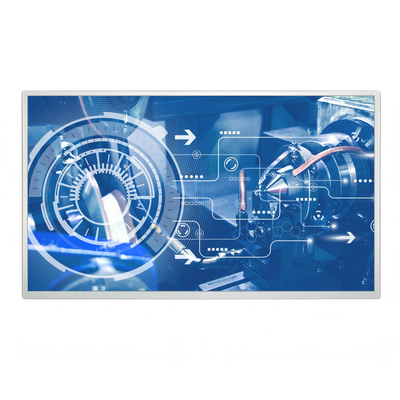

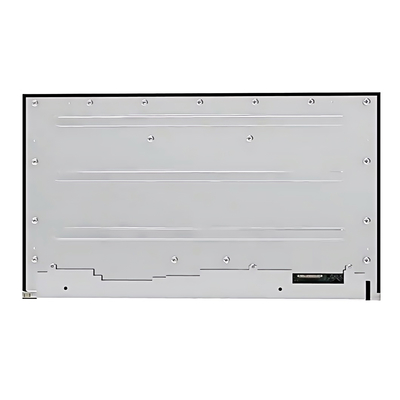

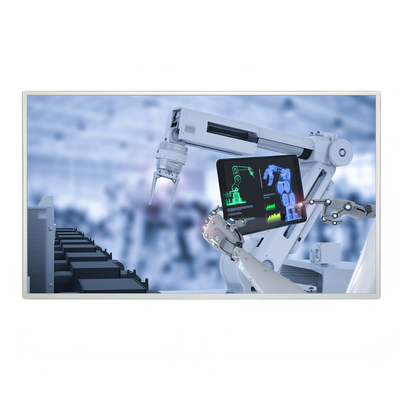

Ürün Resmi
![]()
![]()
