Ürün ayrıntıları:
|
ürün: | 5.7 inçlik TFT LCD ekranı | Karar: | 640x480 VGA |
---|---|---|---|
Parlaklık: | 500 cd/m2 (Tipik) | Görüntüleme yönü: | 80° (Tüm Yönler, KY≥10) |
Kontrast Oranı: | 1200:1 | Arabirim: | 6-bit RGB (40-pin) |
Çalışma sıcaklığı.: | -30°C ila +80°C | Özelleştirme: | Cam/sensör/fpc terzilik |
Sürücü IC: | JD9168S | LED Ömrü: | 30.000 Saat |
Dokunmak: | Tahmini Kapasite (PCAP) | uyma: | Rohs & Reach Uyumlu |
Vurgulamak: | PCAP Touch Endüstriyel TFT LCD,JD9168S Endüstriyel TFT LCD,640x480 Endüstriyel TFT LCD |
PCAP Touch ile sağlam 5.7 "TFT LCD Ekranı 500Nits - Endüstriyel Dereceli Geniş Sıcaklık
Saef Technology'nin SFTO570DX-7263AN, aşırı ortamlarda olağanüstü performans sağlar. 500 nit parlaklığı, -30 ° C'den +80 ° C'ye kadar çalışma aralığı ve 80 ° tüm yönlü görüntüleme açıları ile bu 5.7 inçlik VGA TFT endüstriyel HMI için tasarlanmıştır, tıbbi cihazlar ve Avrupa ve Kuzey Amerika'daki otomobil gösterge tabloları.
✅ Aşırı Çevre Hazırlığı: 120 saatlik termal şok sertifikası ile Kuzey Kutbu soğuktan çöl sıcaklığına (-30 ° C ~ 80 ° C) kadar çalışır.
Endüstriyel Dayanıklılık: 3H sertleştirilmiş yüzey çiziklere dayanır + rastgele titreşim direnci (0.015G2/Hz, 5-500Hz).
✅ Optimize Güç: Sadece 1.5W arka ışık tüketimi + PWM karartma kontrolü (1-50kHz).
✅ Yüksek Görsel Açıklık: 1200: 1 kontrast oranı +% 60 NTSC renk gamut.
Kesintisiz dokunma entegrasyonu
Çözümünüzü Projected Capacitive (PCAP) dokunma özelleştirme ile yükseltin:
Cam seçenekleri: Gorilla Glass®/Tempered Glass/PMMA AG/AR/AF kaplamaları ile.
Sensör Esnekliği: Cam / Film / Film + Film yığınları + özel FPC şekilleri.
Kontrolör uyumluluğu: EETI, ILITEK, Cypress, Goodix (I2C/USB/RS232 arayüzleri).
Hızlı Prototipleme: Ekran + dokunmatik kombinasyonlar için 4 haftalık örnekleme süresi.
İdeal: Tıbbi sterilize edilebilir arayüzler, otomotiv gösterge panelleri, fabrika otomasyon kontrolleri.
Ürün Özellikleri
Ürün | Özellikleri | Birim |
LCD Tipi | TFT | - |
Renk göster | 16.7M | - |
Görme Yönü | IPS, tüm bakış açıları | Saat |
Çalışma sıcaklığı | -30~+80 | °C |
Depolama sıcaklığı | -30~+80 | °C |
Modül boyutu | Çizime bak | mm |
Etkin Alan ((W × H) | 115.20X86.40 | mm |
Nokta sayısı | 640 x 480 | noktalar |
LCM denetleyici | JD9168S | - |
Güç kaynağı voltajı | 3.3 | V |
Arka ışık | 3S7P-LED'ler (beyaz) | pcs |
Arayüz | RGB Arayüzü | - |
Dış Boyutlar
Mutlak Maksimum Reytingler
Ürün | Simge | - Min. | - Max. - Hayır. | Birim |
Besleme Voltajı Voltajı | VCC | - 0 oldu.3 | 3.3 | V |
Arkaplan ışığı kaynağı voltajı | VLED | - 0 oldu.3 | 6.0 | V |
Çalışma sıcaklığı | Yukarı | -30 | 80 | °C |
Depolama sıcaklığı | Tst | -30 | 80 | °C |
Arka ışık özellikleri
Ürün | Simge | Tipik Değer | |
Besleme voltajı | VLED | 5V | |
Besleme akımı | İL | 300 - mA | |
Güç tüketimi | PL | 1.5 - W | |
PWM kontrol frekansı | FPDIM | 50K Hz | |
Arkaplan ışığı AÇIK | Yüksek |
VEN |
1VLED V. |
Düşük | 0 - 0,4 V | ||
PWM Kontrol Seviyesi | Yüksek |
VPDIM |
1.5 V |
Düşük | 0 - 0,4 V | ||
Tekdüzelik | ΔBp | % 80 | |
Yaşam süresi | zaman | 40K saat |
Arayüz Pin Tanımı
Pin No. | Simge | İ/Ç | Tanımlama |
1 | U/D | Ben... | Panel modülünde yukarı/aşağı tarama yönü. |
2 | NC | - | Bağlantı yok. |
3 | HSYNC | Ben... | RGB arayüzünde yatay senkronizasyon girişi. |
4-6 | VLED | P | LED sürücüsü için güç kaynağı. |
7 | VCC | P | TFT için güç kaynağı. |
8 | VSYNC | Ben... | RGB arayüzünde dikey senkronizasyon girişi. |
9 | DE | Ben... | RGB arayüzünde veri girişini etkinleştir. |
10 | XL | Ben... | Bağlantı yok. |
11 | YU | Ben... | Bağlantı yok. |
12 | ADJ | Ben... | PWM sinyali giriş iğnesi. |
13-15 | B5-B3 | Ben... | Mavi veri otobüsü. |
16 | VSS | P | Yerin üstüne. |
17-19 | B2-B0 | Ben... | Mavi veri otobüsü. |
20 | VSS | P | Yerin üstüne. |
21-23 | G5-G3 | Ben... | Yeşil veri otobüsü. |
24 | VSS | P | Yerin üstüne. |
25-27 | G2-G0 | Ben... | Yeşil veri otobüsü. |
28 | VSS | P | Yerin üstüne. |
29-31 | R5-R3 | Ben... | Kırmızı veri otobüsü. |
32 | VSS | P | Yerin üstüne. |
33-35 | R2-R0 | Ben... | Kırmızı veri otobüsü. |
36 | XR | Ben... | Bağlantı yok. |
37 | YD | Ben... | Bağlantı yok. |
38 | DCLK | Ben... | RGB arayüzünde piksel saat girişi. |
39 | VSS | P | Yerin üstüne. |
40 | L/R | Ben... | Panel modülünde sol/sağ tarama yönü. |

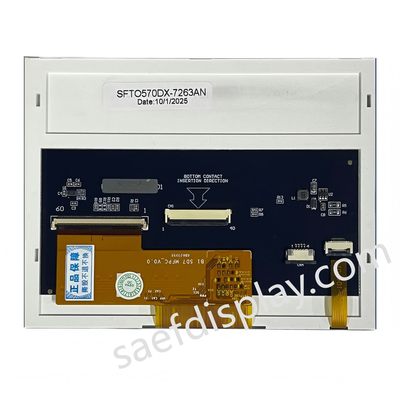

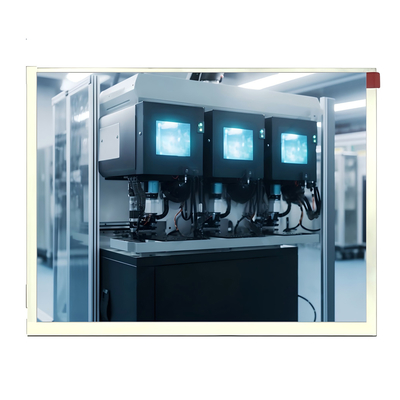

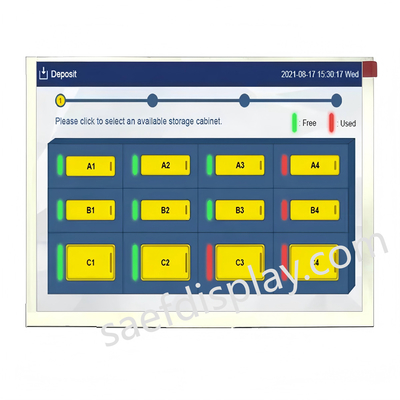

Ürün Görüntüsü
