Ürün ayrıntıları:
|
| Anahtar kelimeler: | EDP TFT Ekranı 15.6 Inç | Karar: | 1920*1080 piksel |
|---|---|---|---|
| Lcd Boyutu: | 360.0 x 212.3 x 6.25 mm (Touch'la birlikte) | Dokunmatik LCD: | 382.4 x 231.3 x 9.10 mm (Touch ile) |
| Etkin Alan: | 344.16 x 193.59mm | LCD Arayüzü: | EDP |
| CTP Arayüzü: | USB | dokunmatik ekran: | CTP (Kapasitif Dokunmatik Ekran) |
| Yüzey Parlaklığı: | 1000 cd/m2 | Çalışma sıcaklığı.: | 0℃ ila +50℃ |
| saklama derecesi.: | -20℃ ila +60℃ | Ekran Tipi: | IPS tam görüş açıları |
| Yüzey Tedavisi: | Haze % 25, 3H | Kontrast Oranı: | 1000 |
| Renk Göster: | 16,7 milyon | LED Ömrü: | 40.000 saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | EDP Arayüzü Yüksek Parlaklıklı TFT Ekranı,15.6 inç yüksek parlaklıklı TFT ekranı,1000Nits Yüksek Parlaklıklı TFT Ekranı |
||
Bu madde hakkında SFTO1560SM-7050A3CT
Yüksek Parlaklıklı 15.6 Inç IPS TFT LCD Ekranımızla görsel deneyiminizi yükseltin.Bu ekran çok çeşitli uygulamalar için mükemmel, dış mekan kullanımı, endüstriyel ortamlar ve gelişmiş multimedya kurulumları dahil.
Ana özellikler:
Olağanüstü parlaklık:1000 nit'lik çarpıcı bir parlaklıkla, bu ekran parlak aydınlatılmış ortamlarda bile canlı ve canlı görüntüler sağlar.Yıkanmış görüntülere veda edin ve her koşulda daha iyi görünürlüğe hoşgeldiniz.!
Full HD çözünürlüğü:Full HD (1920 x 1080) çözünürlüğü ile keskin ve berrak görüntüler deneyimleyin. Oyun, video oynatma veya profesyonel uygulamalar için olsun, bu ekran çarpıcı görüntü kalitesi sağlar.
IPS Teknolojisi:Uçak içi geçiş (IPS) teknolojisi geniş görüntüleme açıları ve doğru renk üretimini garanti eder.işbirliği projeleri veya çoklu kullanıcı ortamları için idealdir.
EDP arayüzü:Embedded DisplayPort (EDP) arayüzü, yüksek hızlı veri aktarımı ve optimum performansı sağlayan kesintisiz bağlantıya olanak sağlar.Bu, çeşitli cihazlar ve sistemler ile entegrasyon için uygun yapar.
USB Kapasitif Dokunma Paneli (CTP):Entegre USB CTP, yumuşak ve duyarlı dokunma deneyimlerine izin veren etkileşimliliği artırır.
Çeşitli Uygulamalar:Endüstriyel ekipmanlar, otomotiv ekranları, tıbbi cihazlar ve tüketici elektronikleri için idealdir. Bu LCD ekran, çeşitli zorlu uygulamaları karşılamak için tasarlanmıştır.
Yüksek Parlaklıklı 1000Nits 15.6 Inch IPS TFT LCD Ekranımızla, üstün performans, olağanüstü dayanıklılık ve olağanüstü görsel kalite garanti edilir.Farkı deneyimle ve projelerini bir sonraki seviyeye taşı!
Mekanik özellikler
| Parametreler | Özellikleri | Birim |
| Ekran boyutu | 15.6 ′′ (diyogonal) | inç |
| Etkin alan | 344.16 ((H) ×193.59 ((V) | mm |
| Piksel Biçimi |
(1 piksel = R + G + B noktası) 1920 ((H) ×1080 ((V) |
piksel |
| Pikselleşme | 0.17925 ((H) x 0.17925 (V) | mm |
| Piksel yapılandırması | R, G, B dikey şeridi | |
| Görüntüleme modu | Normalde siyah. | |
| Ekran şeması | IPS | |
| Güç tüketimi | TBD | W |
| Ön polarizatörün yüzey tedavisi | Parlama karşıtı kaplama: (3H) |
Çizelge boyutları sadece TFT LCM
| Parametreler | Min. | Tip | En fazla. | Birim | |
|
Birim dış hat boyutları |
Genişliği | 359.7 | 360 | 360.3 | mm |
| Yükseklik | 212.0 | 212.3 | 212.6 | mm | |
| Derinlik | 5.95 | 6.25 | 6.55 | mm | |
| Brüt ağırlık | - | - | - | g | |
Kapasitif dokunmatik ekranın dış boyutları
| Parametreler | Min. | Tip | En fazla. | Birim | |
|
Birim dış hat boyutları |
Genişliği | 382.4 | mm | ||
| Yükseklik | 231.3 | mm | |||
| Derinlik | 9.1 | mm | |||
| Brüt ağırlık | - | - | - | g | |
Dış Boyutlar
Arayüz Pin Tanımı
| Pin No. | Simge | İ/Ç | Görev |
| 1 | NC | - | CD için ayrılmış. |
| 2 | H_GND | P | Yüksek Hızlı atış |
| 3 | Yol 1_N | Ben... | 1 numaralı şerit tamamlayıcı sinyal bağlantısı |
| 4 | Şerit1_P | Ben... | Gerçek Sinyal Bağlantısı 1 |
| 5 | H_GND | P | Yüksek Hızlı atış |
| 6 | Yol 0_N | Ben... | Ek sinyal bağlantısı şeridi 0 |
| 7 | Yol 0_P | Ben... | Gerçek Sinyal Bağlantısı Yol 0 |
| 8 | H_GND | P | Yüksek Hızlı atış |
| 9 | AUX_CH_P | Ben... | Gerçek Sinyal Yardımcı Kanalı |
| 10 | AUX_CH_N | Ben... | Ek sinyal yardımcı kanalı |
| 11 | H_GND | P | Yüksek Hızlı atış |
| 12 | LCD_VDD | P | LCD mantığı ve sürücü gücü (3.3V) |
| 13 | LCD_VDD | P | LCD mantığı ve sürücü gücü (3.3V) |
| 14 | NC | Ben... | LCD üreticisinin kullanımı için ayrılmıştır |
| 15 | LCD_GND | P | LCD mantığı ve sürücü zemini |
| 16 | LCD_GND | P | LCD mantığı ve sürücü zemini |
| 17 | HPD | O. | HPD sinyali |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL ENABLE | Ben... | NC |
| 23 | BL PWM DIM | Ben... | NC |
| 24 | NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
| 25 | NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
| 26 | BL PWR | P | NC |
| 27 | BL PWR | P | NC |
| 28 | BL PWR | P | NC |
| 29 | BL PWR | P | NC |
| 30 | NC | - | LCD üreticisinin kullanımı için ayrılmıştır |
Arka ışık özellikleri
| Ürün | Simge | Min. | TYP | Max | Birlik |
| Güçlendirme Voltajı | Vf | 28 | 30 | 33 | V |
| Besleme akımı | Eğer | - | 270 | 360 | mA |
| Yaşam süresi | - | 40000 | 50000 | - | Saat. |
Optik özellikleri
| Parametre | Koşullar | - Min. | Tipik. | - Max. - Hayır. | Birim | |
|
Görme açısı (CR>10) |
Yatay | θL | - | 85 | - |
derecesi |
| θ R | - | 85 | - | |||
| Dikey | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Kontrast oranı | Merkezi | 600 | 800 | - | - | |
| Yanıt Zamanı | Tr+Td | - | 25 | 35 | ms | |
|
CF Renk Hromatizmi (CIE1931) |
Kırmızı x |
Tip: -0.03 |
0.642 |
Tip: +0.03 |
- | |
| Kırmızı y | 0.3078 | - | ||||
| Yeşil x | 0.283 | - | ||||
| Yeşil y | 0.594 | - | ||||
| Mavi x | 0.142 | - | ||||
| Mavi y | 0.149 | - | ||||
| Beyaz x | 0.303 | - | ||||
| Beyaz y | 0.329 | - | ||||
| NTSC oranı | % | (45) | - | |||
| Merkezi Beyaz parlaklık | YLI | 900 | 1000 | cd/m2 | ||
| Beyaz tekillik 13pt | ΔW | 75 | 80 | |||

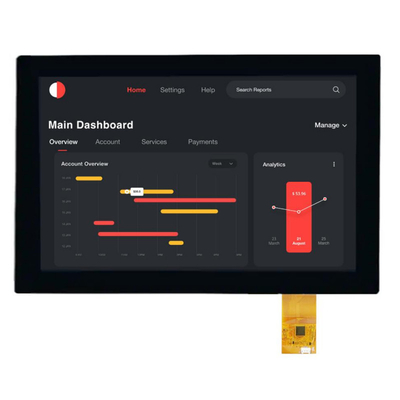

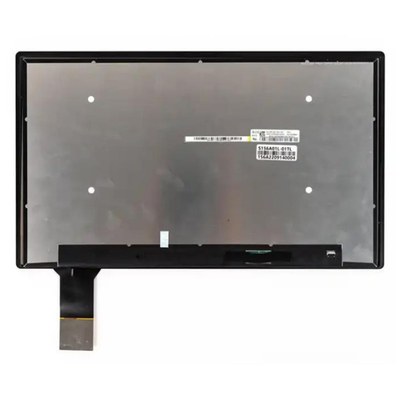

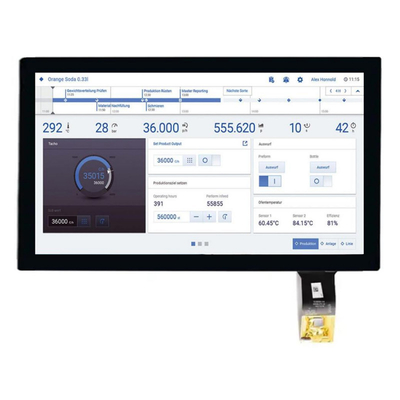

Ürün Görüntüsü
